經過贏領開發人員精心研發，在原有贏領信息監控管理平臺的基礎上，2019年12月成功發布贏領機器數據管理平臺V1.0版本。

贏領機器數據管理平臺是實現對主機系統、網絡設備、數據庫、中間件等軟硬件可用性進行監控的管理系統，采用分布式結構采集數據，提供強大的系統與網絡監控的功能，極大方便管理人員隨時了解整個系統的運行狀況，并能夠有效地幫助管理層解決各種基礎設施的監視與管理難題。系統提供了拓?fù)涔芾?、告警管理、監控管理、態勢感知等模塊，同時擁有豐富的報表功能。

系統架構設計

系統架構可分為業務中心、服務中心、數據采集中心、數據共享中心、實時數據消息中心、數據處理中心、數據檢索存儲中心。

業務中心：直接面對用戶提供業務交互，依據用戶業務的請求，觸發服務中心相應服務的運行，并從數據檢索存儲中心消費相應業務數據信息，并進行業務處理后，將業務數據或信息交付給用戶。

服務中心：服務中心提供本案基礎核心服務，比如監控對象的自動發現服務、輪詢調度服務、網元管理服務、采集探針管理服務、以及一系列接口服務等，該服務中心對外提供統一的數據采集調度服務，屏蔽了復雜的分布式采集、發現、調度、監控等一些列交互和配置以及操作。

實時數據消息中心：該中心負載接受數據采集中心產生的實時數據消息，并轉發對應消息的消費者，即實時數據處理中心。同時該中心也能接受第三方實時數據，并轉發給實時數據處理中心進行消費。

數據共享中心：所有中心都可以通過該中心共享公共數據和信息，也可以發布各自中心消息給其他中心的訂閱者去消費，真正做到一處發現、全局可用，從而真正做到全局統一一致的資源、流程和狀態。

數據檢索存儲中心：該中心負責所有實時數據和非關系型數據的檢索和存儲，該中心有能力存儲和檢索海量實時數據。

實時數據處理中心：該中心負責調度各種實時數據消費者，在并行的工作者上進行并發的數據流模式處理，從而能最大效能的實時處理消費數據。

數據采集中心：數據采集采用分布式架構，依據用戶定制的資源模型和采集模型，以及配置區域范圍和采集探針，自動在指定區域內發現、采集或監聽各種協議數據和消息，并能在指定區域內負載均衡相應探針的工作負載。

?

技術架構設計及實現方法

贏領機器數據管理平臺的技術架構擁有以下幾方面特性：

u? 基于先進的容器平臺技術，全面采用微服務架構，提高了服務可靠性、可用性和可維護性；

u? 基于集群負載均衡技術，極大提高了服務的可靠穩定性；

u? 采用高可靠的分布式采集技術，極大實現了海量數據的采集、過濾和規整；

u? 采用高可靠高并發吞吐的消息中間件集群，切實保障了實時數據的可靠性；

u? 采用高可靠的并行流處理引擎，極大提高了海量實時數據的實時處理性能；

u? 采用高性能的數據檢索和存儲集群，切實為用戶提供數以億計的數據存儲和檢索。

?

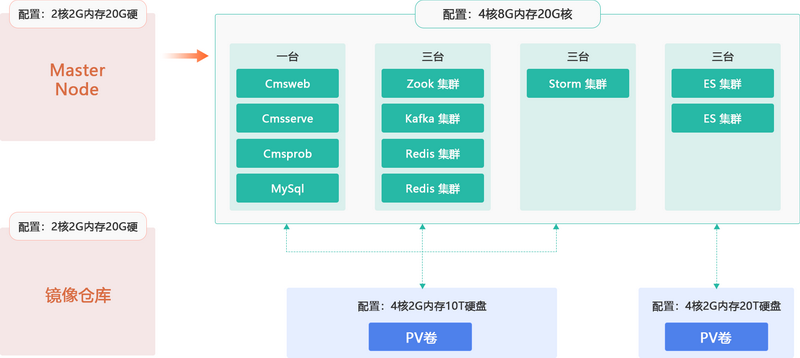

軟件部署示意圖（監控1000設備為例）：

1000臺網絡設備，意味著要監控1000+1000*50=5萬1千個資源節點，平均每個資源節點有15個指標，每個指標大約70個字節，那就是每次輪詢并發的數據量是5萬1千*15*70=500萬1千*35=1億5千2百80萬字節，這些還不包括日志的數據量。該系統能夠在30秒內處理完這些數據，50秒內全部入庫，0.08秒內檢索出數據。

產品價值

• 技術先進性

  系統采用業界最先進最可靠最高效的技術和標準設計開發，能夠保證用戶投資的有效性和延續性；支持常用的操作系統平臺、常用的數據庫系統、常用的應用服務器平臺和常用的工具。

• 穩定可靠性

  系統的設計在系統架構、設計方案和適用性等多方面綜合考慮，保證系統的無故障運行。系統部署支持高可用，（單機負載和/n-1）小于單機總資源的70%。即使遭遇最極端大樓停電情況，一旦來電設備重啟，系統完全能無需人工干預即可正常恢復運轉。

• 可維護性

  提供簡潔、方便、有效的管理工具和界面，簡單易用，方便操作，貼近用戶實際需求，符合用戶日常需求管理習慣，有完整的系統文檔，能夠使系統管理員集中方便地配置、監視、控制、診斷整個系統，并且能夠監視和控制系統情況、提高效率、消除隱患。

• ?數據安全性

  系統保證信息的安全性，即保證此系統中的信息能夠安全存儲，并有良好的數據備份和快速恢復方案；采用嚴格的安全體系，保證數據在采集、處理、傳輸、存儲、使用全過程的安全性；保證系統能夠正常運行，不被攻擊破壞；系統滿足系統等級保護、網絡規劃等相關規定。
